Digital O&M instellingen

Om de Digital O&M-pagina in Helios te openen, navigeert je eenvoudig:
Hoofdscherm van het PV-systeem → Asset Management → Digital O&M

Dit artikel begeleidt je stap voor stap door alle instellingen die beschikbaar zijn op de Digital O&M-pagina. Voor elke instelling vindt je:

• een korte, eenvoudige uitleg van wat deze doet

• op welke omvormertypes deze van toepassing is

• praktische opmerkingen of tips voor ingebruikname en probleemoplossing

Status

Binnen het tabblad Status kun je belangrijke informatie bekijken, zoals spanningen, stromen, apparaat adressen en firmware versies voor de geselecteerde omvormer en de aangesloten monitoring stick. Met de laatste update wordt deze data nu apart weergegeven, waardoor het makkelijker is om onderscheid te maken tussen details van de omvormer en de monitoring stick.

Instellingen

In het tabblad Instellingen vind je verschillende subtabbladen waarmee je diverse configuraties kunt bekijken en aanpassen, afhankelijk van het specifieke model dat in het systeem is geïnstalleerd.

Hybride omvormer:

Grid inverter:

Datum en tijd

In dit tabblad kun je de interne datum en tijd van de omvormer bekijken en instellen.

Gebruik de kalender om de gewenste datum te selecteren. Klik op het klokpictogram om de tijd handmatig in te stellen, of gebruik het linker pictogram om automatisch de huidige datum en tijd toe te passen. Zodra je instellingen klaar zijn, klik je op Toepassen om ze op te slaan.

Grid

Selecteer het gewenste land en de bijbehorende net standaard. Als je specifieke parameters wilt aanpassen die bij die standaard horen, kun je dat doen in de Geavanceerde netinstellingen.

AFCI

Autarco-omvormers hebben een ingebouwde Arc Fault Circuit Interruption (AFCI)-functie, die fouten in het DC-circuit detecteert en de omvormer automatisch uitschakelt om mogelijke brandgevaarlijke situaties te voorkomen. Je kunt de AFCI-functie direct activeren of configureren in  Digital O&M.

Grenswaarde voor reststroom

Stelt de drempel in voor continue monitoring van lekstroom. Kan worden aangepast om overeen te komen met de lokale elektrische veiligheidsnormen.

Vermogenslimiet

Met deze instelling wordt het maximale AC-vermogen van de omvormer beperkt tot een percentage van de nominale capaciteit. Je kunt een vaste limiet kiezen, bijvoorbeeld als je systeem groter is dan nodig en je netaansluiting het volledige vermogen van de omvormer niet kan ondersteunen. Alternatief kun je vermogensbegrenzing inschakelen op basis van verbruik met PELD (intern of extern), waarmee de vermogenslimiet dynamisch wordt aangepast aan je energieverbruik.

Vermogensfactorlimiet

Het instellen van de vermogensfactor op een omvormer bepaalt hoeveel blindvermogen deze produceert of opneemt, waardoor je efficiëntie, belastingscorrectie en netondersteuning in balans kunt brengen.

DRM-schakelaar (alleen voor On-Grid omvormers)

Stelt bediening via Demand Response Mode-signalen in.

Vermogensregeling Helling (alleen voor hybride omvormers)

Bepaalt de snelheid waarmee de omvormer zijn vermogensoutput aanpast wanneer een verandering in het percentage vermogensregeling wordt gevraagd. Een lagere waarde zorgt voor een snellere reactie, terwijl een instelling van nul de maximale aanpassingssnelheid mogelijk maakt.

Geavanceerde netinstellingen





Werkmodus

De werkmodus van de omvormer bepaalt hoe deze spanning en blindvermogen beheert om de stabiliteit van het net te ondersteunen. Elke modus volgt zijn eigen regelingslogica, met instelbare parameters.

• No Response Mode - Schakelt spannings- en blindvermogenregeling uit.

• Volt-Watt – Past het actieve vermogen aan op basis van spanningsniveaus.
  • V1 → Spanning waarop de curve begint.
  • V2 → Tweede spanningspunt.
  • V3 → Derde spanningspunt.
  • V4 → Spanning waarop de curve eindigt.
  • P1–P4 → Actieve vermogensniveaus (in % van het nominale vermogen) bij V1–V4.



Volt-Var – Stuurt blindvermogen als reactie op spanningsveranderingen.

• V1 → Lagere spanningsdrempel
• V2 → Ondergrens van de “deadband”
• V3 → Bovengrens van de “deadband”
• V4 → Bovenste spanningsdrempel
• Max lagging var → Maximale injectie van blindvermogen in het net (positieve vars, verhoogt spanning).
• Max leading var → Maximale opname van blindvermogen uit het net (negatieve vars, verlaagt spanning).
• Plock in / Plock out → Hysteresis-instellingen zodat de omvormer niet snel van staat wisselt bij spanningsschommelingen nabij de drempels.

• Vaste Vermogensfactor – Houdt een constante vermogensfactor, ongeacht de netcondities.

  • Vermogensfactorwaarde → Bereik: -1,0 tot -0,8 (leading) en 0,8 tot 1,0 (lagging).

• Vast Blindvermogen – Levert een constante hoeveelheid blindvermogen.

  • Blind Vermogenswaarde (in kVar):

    • Positieve kVar → Lagging vars (injecteren in net, verhogen spanning).

    • Negatieve kVar → Leading vars (opnemen uit net, verlagen spanning).

Vermogens PF – Beheert actief vermogen in samenwerking met de vermogensfactor.

• Pb → Eerste drempel van actief vermogen (% van nominale vermogen) waar PF-regeling begint.
• Pc → Tweede drempel van actief vermogen (% van nominale vermogen) waar PF de doelwaarde bereikt.
• PFc → Doel-PF bij Pc% of hoger (positief = lagging, negatief = leading).



Meter

Een nauwkeurige meterconfiguratie is cruciaal voor een optimale werking van het zonnestroomsysteem. In deze sectie kun je de meterfunctie, het type en andere parameters instellen (afhankelijk van het omvormermodel) om een precieze meting van de energiestromen en een naadloze systeemcoördinatie te garanderen.



24-uurs verbruiksmonitoring (alleen voor On-Grid-omvormers)

Maakt continue 24-uurs monitoring van het systeemverbruik mogelijk wanneer een meter is geïnstalleerd.

Meterfunctie (alleen voor Hybride omvormers)

Bepaalt de rol van de meter op basis van de installatielocatie. Opties zijn:

• Netmeting – Meet de energiestroom op het punt van netaansluiting

• Belastingsmeting – Meet de energiestroom naar de verbruikers.

• Net + PV (twee meters) – Meet zowel de netaansluiting als de PV-opwekking met behulp van twee afzonderlijke meters.

Metertype (alleen voor Hybride omvormers)

Selecteer het exacte metermodel dat is geïnstalleerd. Als het geselecteerde type niet overeenkomt met de daadwerkelijke meter, kunnen gegevens ontbreken of onnauwkeurig zijn.

CT-richting (alleen voor Hybride omvormers)

Bepaalt de oriëntatie van de CT:

• Positief – Richting naar het net.

• Omgekeerd – Van het net richting het systeem.

Meterverbindingstype (alleen voor bepaalde Hybride omvormers)

Geeft aan hoe de meter is verbonden met de omvormer:

• Bekabeld – Directe verbinding met de omvormer.

• Draadloos – Via een draadloos apparaat voor grotere afstanden.



Interne PELD

• Failsafe → Wanneer ingeschakeld, zorgt dit ervoor dat de omvormer terugkeert naar een veilige standaardstatus bij communicatie- of regelstoringen.

• Terugleververmogen → Stelt het toegestane exportvermogen naar het net in:

  • Voor minimale export: stel in op 0 W.

  • Voor maximale export: stel in op het nominale vermogen van de omvormer.

    • Voorbeeld:Een 3,6 kW omvormer → +3600 W

    • Voorbeeld: Een 10 kW omvormer → +10000 W

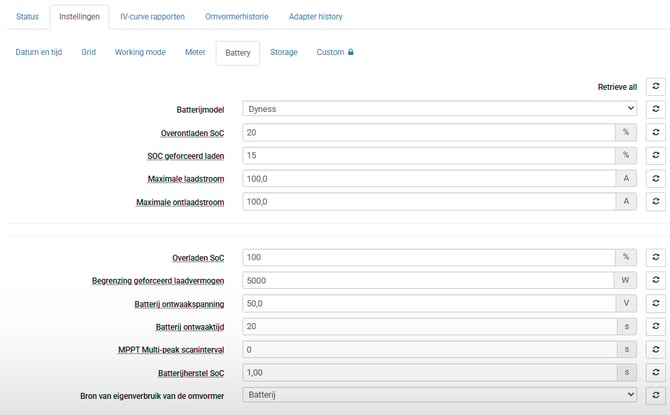

Batterij



Maximum laadstroom
Stelt de maximale stroom in die is toegestaan bij het opladen van de batterij.

Maximum ontlaadstroom
Stelt de maximale stroom in die is toegestaan bij het ontladen van de batterij.

Batterij ontwaakspanning
Het spanningsniveau waarbij de batterij uit de standby-modus “wakker” wordt.

Batterij ontwaaktijd
Hoe lang de batterij wacht voordat hij volledig actief wordt nadat de wekkerspanning is bereikt.

MPPT multi-piek scaninterval
Hoe vaak de omvormer zoekt naar de beste vermogenspunten in je zonnepanelen—handig als delen van je panelen beschaduwd zijn.

Batterij herstelsoc
Een speciaal laadniveau dat wordt gebruikt tijdens onderhoudscycli van de batterij om de batterij te kalibreren en de levensduur te verlengen.

Bron van eigenverbruik van de omvormer
De setting om te bepalen waar de omvermer zijn energie vandaan haalt. De opties zijn of van de batterij of het net. Bij de keuze "batterij" kan de omvormer de batterij gebruiken ook al is de batterij al op een laag %.

Parallel

Parallelvergrendeling

Wanneer je synchronisatie inschakelt, leest de datalogger (of het systeem) het parallelvergrendelingsregister en kopieert de parallelparameters van de master-omvormer naar de slave-eenheden. Zodra de synchronisatie is voltooid, wordt het register op vergrendeld gezet om onbedoelde wijzigingen te voorkomen. Wacht altijd tot de synchronisatie is afgerond voordat je instellingen wijzigt.

Modus

Kies voor Single (standalone) of Parallel werking.

Master/slave

Stel de rol van elke omvormer in. De master regelt de werkingsparameters en verzamelt de systeemsgegevens; de slaves volgen de master. De master is meestal ook het punt waar systeemmonitoring en meterdata zijn aangesloten.

Adres

Ken een uniek ID toe aan elke omvormer. De master moet ID 1 zijn. Gebruik geen adres 0. Het geldige adresbereik hangt af van je model; veel Autarco hybrid series gebruiken ID’s van 1 tot 6, terwijl sommige datalogger-opstellingen een groter bereik kunnen hebben. Controleer altijd de handleiding van je model.

Aantal omvormers

Stel in hoeveel omvormers er in de parallelle string zitten (typisch bereik: 2–6). Het systeem valideert deze instelling tijdens de inbedrijfstelling.



Opslag (alleen voor hybride omvormers)

Autarco hybride omvormers bieden verschillende opslagmodi om aan verschillende behoeften te voldoen, van het maximaliseren van eigen verbruik tot het verhandelen van energie met het net. In deze sectie worden de beschikbare modi en hun instellingen uitgelegd.

Opslagmodus

1. Eigen verbruik
In deze modus slaat de omvormer zoveel mogelijk opgewekte zonne-energie op.

Het vermogen dat je huis gebruikt, wordt rechtstreeks geleverd door de zonnepanelen.

Overschot wordt opgeslagen in de batterij.

Als er geen batterij is geïnstalleerd, kan het overschot worden teruggeleverd aan het net (als het systeem hiervoor is ingesteld).

2. Verkoop aan het net
In deze modus geeft het systeem prioriteit aan het verkopen van elektriciteit aan het net.

De batterij wordt alleen geladen of ontladen als Grid Trading is ingeschakeld en juist ingesteld.

Het doel is om de energieverkoop aan het net te maximaliseren.

De batterij wordt meestal alleen gebruikt voor korte periodes of wanneer het netvermogen niet beschikbaar is.

Schema voor verkoop aan het net

Met deze functie kun je een aangepast schema instellen voor het laden en ontladen van de batterij, gebaseerd op dagtarieven of persoonlijke voorkeuren.

Afhankelijk van het type inverter zijn er twee versies van de Time-of-Use modus beschikbaar.

Versie 1

• Time Charge Current – Bepaalt de maximale laadstroom tijdens de geplande laadmomenten.
• Time Discharge Current – Bepaalt de maximale ontlaadstroom tijdens de geplande ontlaadmomenten.
• Charge and Discharge Times – Stel maximaal 6 specifieke tijdsperiodes in voor laden of ontladen (alleen actief wanneer de Time-of-Use modus is ingeschakeld).

Versie 2

• Elke tijdsperiode heeft een eigen aan/uit-schakelaar, stroomlimiet en doel-SOC.
• Er kunnen tot 12 afzonderlijke tijdsinstellingen worden gemaakt voor gedetailleerde controle.

Laden vanuit het net toestaan

Reserve batterij

Wanneer ingeschakeld houdt het systeem een deel van de batterijcapaciteit als noodreserve achter, die alleen wordt gebruikt bij een stroomstoring.

• Backup SoC – Stelt het percentage van de batterijcapaciteit in dat als reserve wordt behouden, instelbaar tussen 10% en 100%. Dit is alleen van toepassing als de Reserve Battery-functie is ingeschakeld.

Off grid mode

In Off Grid mode levert de inverter stroom volledig onafhankelijk van het elektriciteitsnet, uitsluitend uit de zonnepanelen en de batterijopslag.

• Off-Grid Overdischarge SOC: stelt het minimale toegestane laadniveau (SOC) van de batterij in tijdens off-grid gebruik. Kan worden ingesteld tussen 10% en 100% om te voorkomen dat de batterij te veel ontlaadt en om de levensduur van de batterij te verlengen.

Peak shaving

Peak Shaving Mode helpt de elektriciteitskosten te verlagen door de batterij te gebruiken tijdens perioden van hoge energievraag (piekperiodes). In plaats van dure elektriciteit van het net te gebruiken, ontlaadt het systeem de batterij om de piek te “shaven”. Dit verlaagt de netbelasting en zorgt voor een gelijkmatigere energieconsumptie.

• Maximaal bruikbaar netvermogen: stelt het maximaal toegestane vermogen in dat tijdens peak-shaving van het net kan worden afgenomen, instelbaar tussen 0 en 10.000 W. Deze limiet helpt de piekvraag op het netaansluitpunt te beheersen.

• Basis-SOC: definieert het batterijlaadniveau dat behouden moet blijven wanneer de maximale netinvoeding niet wordt bereikt, instelbaar van 10% tot 100%. Als de batterij-SOC onder dit basisniveau daalt en het metervermogen de “Maximaal bruikbaar netvermogen”-limiet nog niet heeft bereikt, gebruikt het systeem het beschikbare verschil om de batterij bij te laden totdat de Basis-SOC is bereikt.
