MPPT Fout

Deze handleiding helpt je bij het oplossen van een situatie waarin je Autarco-omvormer lage of geen DC-spanningswaarden weergeeft, wat wijst op een probleem met het Maximum Power Point Tracking (MPPT)-systeem. Zonder goed functionerende MPPT kan je zonnepanelensysteem zonlicht niet efficiënt omzetten in bruikbare elektriciteit, wat leidt tot een lagere energieopbrengst.

Mogelijke oorzaken

Verschillende factoren kunnen bijdragen aan ondermaatse prestaties:

  • Defecte of losse DC-bedrading tussen de panelen en de omvormer.
  • Defecte of beschaduwde zonnepanelen.
  • Interne problemen in het MPPT-circuit van de omvormer.

Issue creatie in Helios

Er wordt een MPPT-issue aangemaakt in Helios als:

  • een omvormer één of meer MPPT's heeft met een gemiddelde spanning onder de 30V, of

  • een gemiddelde stroom onder de 0,1A tijdens piekuren van zonlicht (11:00 tot 13:59) op basis van de metingen van de vorige dag.

Een MPPT-issue wordt ook automatisch opgelost als:

  • alle eerder falende MPPT's terugkeren naar normale werkingsparameters met een spanning boven de 30V, en

  • een stroom boven de 0,1A tijdens de piekuren van zonlicht (11:00 tot 13:59) op basis van de metingen van de vorige dag.

Een MPPT-issue in Helios (en daarmee de notificatie in MyAutarco) verdwijnt dus wanneer het systeem meer dan 24 uur volgens verwachting opereert.

SCR-20250409-nwkb

Voordat je begint

Veiligheid eerst: Werken met elektrische apparatuur brengt altijd risico's met zich mee. Zorg ervoor dat je gekwalificeerd bent en de juiste veiligheidsmaatregelen in acht neemt. Koppel de omvormer los van zowel de AC- als de DC-bron voordat je een fysieke inspectie of aanpassingen uitvoert.

Verzamel informatie: Houd de handleiding van de omvormer bij de hand voordat je met de probleemoplossing begint. Verzamel ook informatie over het model en serienummer van de omvormer, de installatiedatum en de configuratie van de PV-array (aantal panelen, capaciteit en aantal strings).

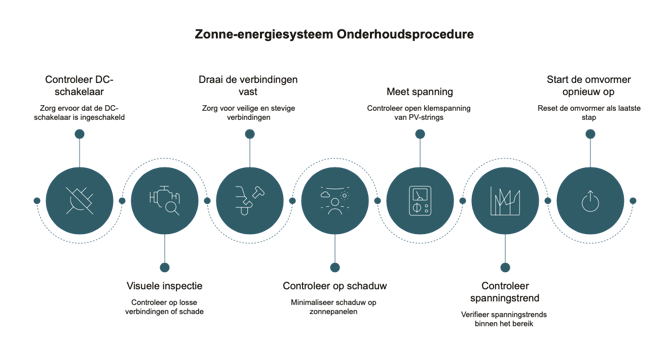

Stappen voor probleemoplossing

  1. Controleer de DC-schakelaar: Zorg ervoor dat de DC-schakelaar op de omvormer is ingeschakeld. Mocht de DC-schakelaar zijn ingeschakeld, schakel deze uit voor stap 2 tot en met 6.
  2. Visuele inspectie: Inspecteer zorgvuldig alle DC-bedrading van de zonnepanelen naar de omvormer en controleer op losse verbindingen, beschadigde draden of tekenen van corrosie.
  3. Draai de verbindingen vast: Als er losse verbindingen worden gevonden, draai deze dan voorzichtig vast en zorg voor een veilige en goede verbinding.
  4. Controleer op schaduw: Inspecteer de zonnepanelen op eventuele schaduwproblemen. Zelfs gedeeltelijke schaduw op één paneel kan de prestaties van de hele string aanzienlijk beïnvloeden. Als er schaduw is, probeer deze dan indien mogelijk te elimineren of te minimaliseren.
  5. Meet de spanning van de PV-string: Controleer de open klemspanning (VOC) van elke PV-string door de spanning aan het uiteinde van de connector te meten nadat de string van de omvormer is losgekoppeld. Zorg dat de DC schakelaar is uitgeschakeld voordat de strings worden losgekoppeld.
  6. Controleer de spanningstrend: Gebruik een multimeter om de spanningen tussen PV+ en aarde, evenals PV- en aarde voor alle PV-strings te meten. De spanningen moeten een dalende trend vertonen, vallend binnen het bereik van 5% tot 95% van de Voc (open klemspanning) van een enkele PV-module.
  7. Start de omvormer opnieuw op: Als de bovenstaande stappen geen duidelijke problemen aan het licht brengen, probeer dan de omvormer opnieuw op te starten. Schakel zowel de AC- als DC-scheidingsschakelaars uit, wacht 5 minuten en schakel ze vervolgens weer in.

De oplossing valideren

Nadat je de stappen voor probleemoplossing hebt voltooid, controleer je het display van de omvormer op DC-spanningswaarden. Je zou de juiste spanningsniveaus voor elke MPPT-ingang moeten zien, wat aangeeft dat het systeem correct functioneert. Controleer ook de energieopwekking in de MyAutarco-app om er zeker van te zijn dat deze weer op het normale niveau is.

Als het probleem niet is opgelost

Als de fout aanhoudt nadat je alle bovenstaande stappen hebt gevolgd, kan er een interne fout in de omvormer zijn.

  • Als systeemeigenaar: Neem in dit geval contact op met de installateur of distributeur van de omvormer voor verdere assistentie. Je vindt de gegevens van je installateur in de MyAutarco-app.

  • Als gecertificeerde installateur: Neem contact op met Autarco Support. Je kunt een supportcase indienen via Helios.
