MyAutarco grafieken en statistieken

In MyAutarco kun je je PV-systeem monitoren. Je kunt dit zowel in de browser doen, als via de app op je mobiele apparaten. Deze pagina geeft een uitgebreide uitleg geven van wat alle waarden in MyAutarco betekenen, en hoe ze worden berekend.

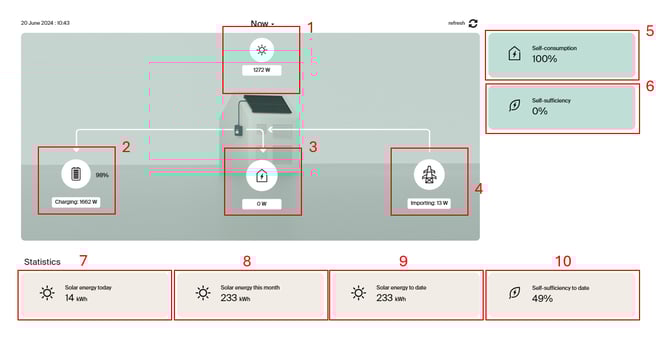

Stroomdiagram

Het stroomdiagram kent twee modussen, "nu" en "vandaag". De eerste modus toont vermogens op dit moment. De tweede modus toont de energie zoals die vandaag tot nu toe gestroomd heeft. Je kunt schakelen tussen beide modussen door te klikken op de titel midden boven het diagram.

De gegevens worden automatisch elke 5 minuten bijgewerkt, en je kunt nieuwe gegevens ophalen door op de Verversen knop te klikken.

1. Zonne-energie

Het zon-icoontje toont het AC-vermogen dat door de omvormer wordt geproduceerd. De omvormer zet het DC-vermogen dat door de zonnepanelen wordt gegenereerd om in AC-vermogen voor gebruik in uw huis, om de batterij op te laden of voor export naar het net.

2. Batterij

Als je systeem een batterij bevat, toont het batterij-icoontje de laadstatus (%) en hoeveel de batterij aan het opladen of ontladen is (W).

3. Consumptie

Het huis-icoontje toont het stroomverbruik in je huis of gebouw. Deze waarde wordt berekend met behulp van de volgende formule:

4. Electriciteitsnet

Het icoontje van de hoogspanningsmast toont hoeveel stroom er wordt geïmporteerd van of geëxporteerd naar het net.

5. Zelfconsumptie

Deze waarde geeft aan hoeveel procent van de opgewekte zonne-energie direct wordt verbruikt in je huis of gebouw.

6. Zelfvoorzienendheid

Deze waarde geeft aan hoeveel procent van je consumptie wordt gedekt door je opgewekte zonne-energie.

Een hogere zelfvoorziening betekent een grotere onafhankelijkheid van het net, en een efficiënter gebruik van opgewekte zonne-energie.

7. Zonne-energie vandaag

Dit is de totale energie die door het PV-systeem is opgewekt gedurende de huidige dag.

8. Zonne-energie deze maand

Dit is de totale energie die door het PV-systeem is opgewekt gedurende de huidige maand.

9. Zonne-energie tot nu toe

Dit is de totale energie die door het PV-systeem is opgewekt sinds installatie.

10. Zelfvoorzienendheid tot nu toe

Deze waarde geeft aan hoeveel procent van je totale consumptie (sinds systeeminstallatie) is gedekt door je opgewekte zonne-energie.

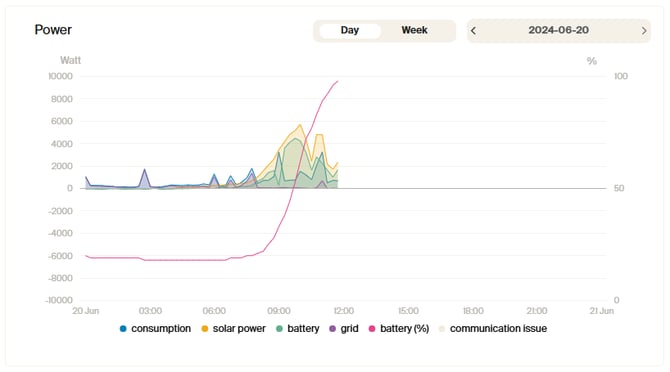

Vermogensgrafiek

De gegevens die in de grafiek worden weergegeven, zijn voornamelijk afkomstig van omvormerberichten, met uitzondering van verbruiksgegevens, die worden berekend met behulp van gegevens van een meter of PELD. Waarden worden gemiddeld over intervallen van 5 minuten. De grafiek kan zowel een dag als een hele week tonen.

Consumptie

Hoeveel stroom alle elektrische apparaten in je huis of gebouw tezamen aan het verbruiken zijn.

Zonnevermogen

De elektriciteit die door je PV-systeem wordt opgewekt.

Batterij

De elektriciteit die de batterij in of uit gaat.

• Positieve waarde: de batterij wordt opgeladen.
• Negative waarde: de batterij wordt ontladen, en levert stroom aan je huis of gebouw.

Net

De elektriciteit die wordt geïmporteerd van of geëxporteerd naar het net.

• Positieve waarde: je importeert stroom van het elektriciteitsnet
• Negatieve waarde: je exporteert stroom naar het elektriciteitsnet

Batterij (%)

Laadstatus van de batterij als percentage van de capaciteit. De y-as hiervoor staat rechts van de grafiek.

Communicatiestoring

Als er een communicatieprobleem is met uw systeem, geeft de grafiek een grijze achtergrond weer voor de duur van het communicatieverlies. Dit helpt bij het identificeren van perioden waarin gegevens mogelijk ontbreken of onvolledig zijn als gevolg van verbindingsproblemen.

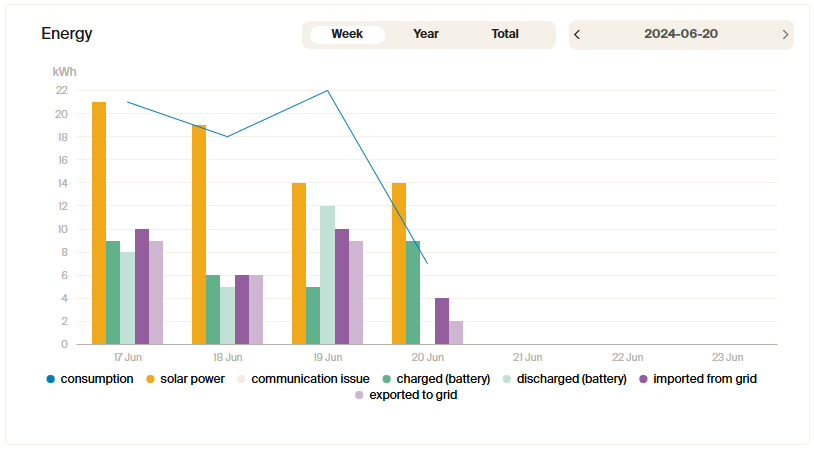

Energiegrafiek

Deze grafiek toont dezelfde gegevens als de vermogensgrafiek, maar dan energie (kWh) verbruikt, opgewekt, opgeladen, ontladen, geïmporteerd en geëxporteerd. De grafiek kan een week (waarden per dag), een jaar (waarden per maand) of totaal (waarden per jaar) laten zien.

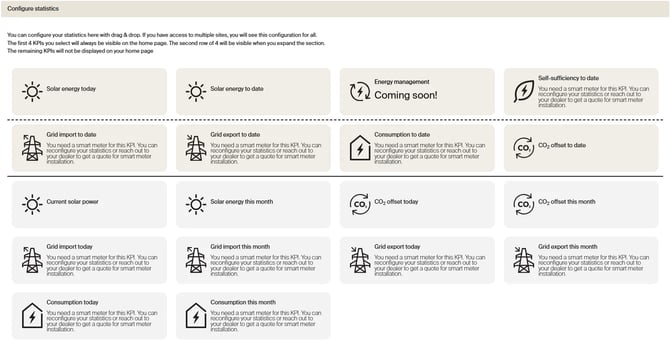

Statistieken

Als voor het weergeven van bepaalde gegevens een meter vereist is, wordt de kaart als volgt weergegeven:

"Je hebt een slimme meter nodig voor deze KPI. Je kunt je statistieken herconfigureren of contact opnemen met je leverancier voor een offerte voor de installatie van een slimme meter."

Zonne-energie vandaag

Deze waarde geeft de totale energie aan die het PV-systeem vandaag heeft opgewekt, zoals gerapporteerd door de omvormer.

Deze waarde vertegenwoordigt een dagelijkse prestatiemeting van je PV-systeem.

Zonne-energie deze maand

Geeft de totale energie weer die het PV-systeem deze maand heeft opgewekt, zoals gerapporteerd door de omvormer.

Deze waarde toont de cumulatieve hoeveelheid zonne-energie die door je PV-systeem is opgewekt vanaf de eerste dag van de huidige maand. Het helpt bij het bijhouden van de maandelijkse prestaties en energieproductietrends gedurende het jaar.

Zonne-energie tot nu toe

Geeft de totale energie weer die het PV-systeem gedurende zijn volledige operationele levensduur heeft opgewekt, zoals gerapporteerd door de omvormer.

Deze waarde vertegenwoordigt de totale hoeveelheid zonne-energie die sinds de start van je PV-systeem is geproduceerd. Het biedt een overzicht van de langetermijnprestaties en de bijdrage aan je energiebehoefte. Het helpt bij het volgen van de jaarlijkse prestaties op lange termijn.

CO₂-besparing vandaag

De CO₂-besparing vandaag geeft de hoeveelheid koolstofdioxide-uitstoot weer die is voorkomen door zonne-energie te gebruiken in plaats van conventionele energiebronnen. Dit wordt berekend op basis van de energieproductie van het PV-systeem (kWh) en de koolstofintensiteit van het elektriciteitsnet in het betreffende land of de regio.

Voor landen zonder specifieke gegevens wordt een wereldwijd gemiddelde gebruikt. Deze maatstaf helpt PV-eigenaren en installateurs om de directe milieueffecten van hun zonne-energiesysteem op dagelijkse basis te begrijpen.

CO₂-besparing deze maand

De CO₂-besparing deze maand meet de totale hoeveelheid koolstofdioxide-uitstoot die is voorkomen door zonne-energie gedurende de huidige maand. Net als bij de dagelijkse berekening houdt dit rekening met de totale energieproductie en de koolstofintensiteit van het elektriciteitsnet.

Deze maandelijkse benadering geeft een breder beeld van de milieuwinst door zonne-energie, zodat PV-eigenaren en installateurs het effect van hun installatie beter kunnen volgen.

CO₂-besparing tot nu toe

De CO₂-besparing tot nu toe weerspiegelt de totale hoeveelheid koolstofdioxide-uitstoot die sinds de installatie van het PV-systeem is voorkomen.

Deze cumulatieve maatstaf biedt een uitgebreide kijk op de langetermijnvoordelen van zonne-energie, waardoor PV-eigenaren en installateurs het totale effect en de terugverdientijd in termen van CO₂-reductie kunnen evalueren.

Verbruik vandaag

Geeft het totale elektriciteitsverbruik voor vandaag weer, berekend als de som van de PV-productie en het netto netimport, minus de netto batterijopslag.

Berekening:
Verbruik Vandaag = PV-productie Vandaag + Netimport Vandaag – Netto batterijopslag Vandaag

Deze waarde is altijd positief en biedt een duidelijk inzicht in het dagelijkse energieverbruik.

Verbruik deze maand

Geeft het totale elektriciteitsverbruik voor deze maand weer, berekend als de som van de PV-productie en het netto netimport, minus de netto batterijopslag.

Berekening:
Verbruik Deze Maand = PV-productie Deze Maand + Netimport Deze Maand – Netto batterijopslag Deze Maand

Deze waarde is altijd positief en biedt een volledig beeld van het energieverbruik over de maand.

Verbruik tot nu toe

Geeft het totale elektriciteitsverbruik weer vanaf de start van de registratieperiode tot nu toe.

Berekening:
Verbruik Tot Nu Toe = PV-productie Tot Nu Toe + Netimport Tot Nu Toe – Netto batterijopslag Tot Nu Toe

Deze waarde is altijd positief en biedt een helder overzicht van het cumulatieve energieverbruik in de loop van de tijd.

Netimport vandaag

Geeft de totale hoeveelheid elektriciteit weer die vandaag van het net is geïmporteerd. Dit wordt berekend door alle negatieve waarden van elke fase van het systeem voor vandaag op te tellen.

Berekening:
Netimport Vandaag = ∑(Negatieve waarden per fase vandaag)

Deze waarde weerspiegelt de totale hoeveelheid stroom die dagelijks uit het net wordt afgenomen.

Netimport deze maand

Geeft de totale hoeveelheid elektriciteit weer die deze maand van het net is geïmporteerd.

Berekening:
Netimport Deze Maand = ∑(Negatieve waarden per fase deze maand)

Deze waarde toont de cumulatieve hoeveelheid geïmporteerde elektriciteit gedurende de maand.

Netimport tot nu toe

Geeft de totale hoeveelheid elektriciteit weer die sinds de start van de registratieperiode van het net is geïmporteerd.

Berekening:
Netimport Tot Nu Toe = acEnergyInTotal

Deze waarde biedt een volledig overzicht van alle stroom die tot nu toe uit het net is afgenomen.

Netexport vandaag

Geeft de totale hoeveelheid elektriciteit weer die vandaag naar het net is geëxporteerd. Dit wordt berekend door alle positieve waarden van elke fase van het systeem voor vandaag op te tellen.

Berekening:
Netexport Vandaag = ∑(Positieve waarden per fase vandaag)

Deze waarde weerspiegelt de totale hoeveelheid stroom die dagelijks terug naar het net wordt gestuurd.

Netexport deze maand

Geeft de totale hoeveelheid elektriciteit weer die deze maand naar het net is geëxporteerd.

Berekening:
Netexport Deze Maand = ∑(Positieve waarden per fase deze maand)

Deze waarde toont de cumulatieve hoeveelheid geëxporteerde elektriciteit gedurende de maand.

Netexport tot nu toe

Geeft de totale hoeveelheid elektriciteit weer die sinds de start van de registratieperiode naar het net is geëxporteerd.

Berekening:
Netexport Tot Nu Toe = acEnergyOutTotal

Deze waarde biedt een volledig overzicht van alle stroom die tot nu toe naar het net is geëxporteerd.

Energiemanagement

Voor de Energiemanagement KPI krijgen gebruikers die nog geen toegang hebben de melding "Binnenkort beschikbaar!".

Zodra het EMS is gelanceerd, wordt het bericht aangepast op basis van de systeemcompatibiliteit:

• Als het systeem niet geschikt is, verschijnt een melding dat het systeem niet in aanmerking komt.

• Als het systeem wel voldoet, wordt een melding weergegeven dat het systeem geschikt is.

Zelfvoorziening tot nu toe

Berekent de mate van zelfvoorziening over de volledige operationele levensduur van het PV-systeem.

Deze waarde meet hoeveel zonne-energie is gebruikt om in het totale energieverbruik te voorzien. Het wordt berekend op basis van de totale zonne-energieproductie en het verbruik sinds de eerste dag van zonneproductie.

Huidige zonne-energieproductie

De huidige zonne-energieproductie geeft de hoeveelheid elektriciteit aan die op dit moment door je PV-systeem wordt gegenereerd.

Deze waarde is altijd positief en weerspiegelt de continue productie van zonne-energie zolang de zon schijnt.
